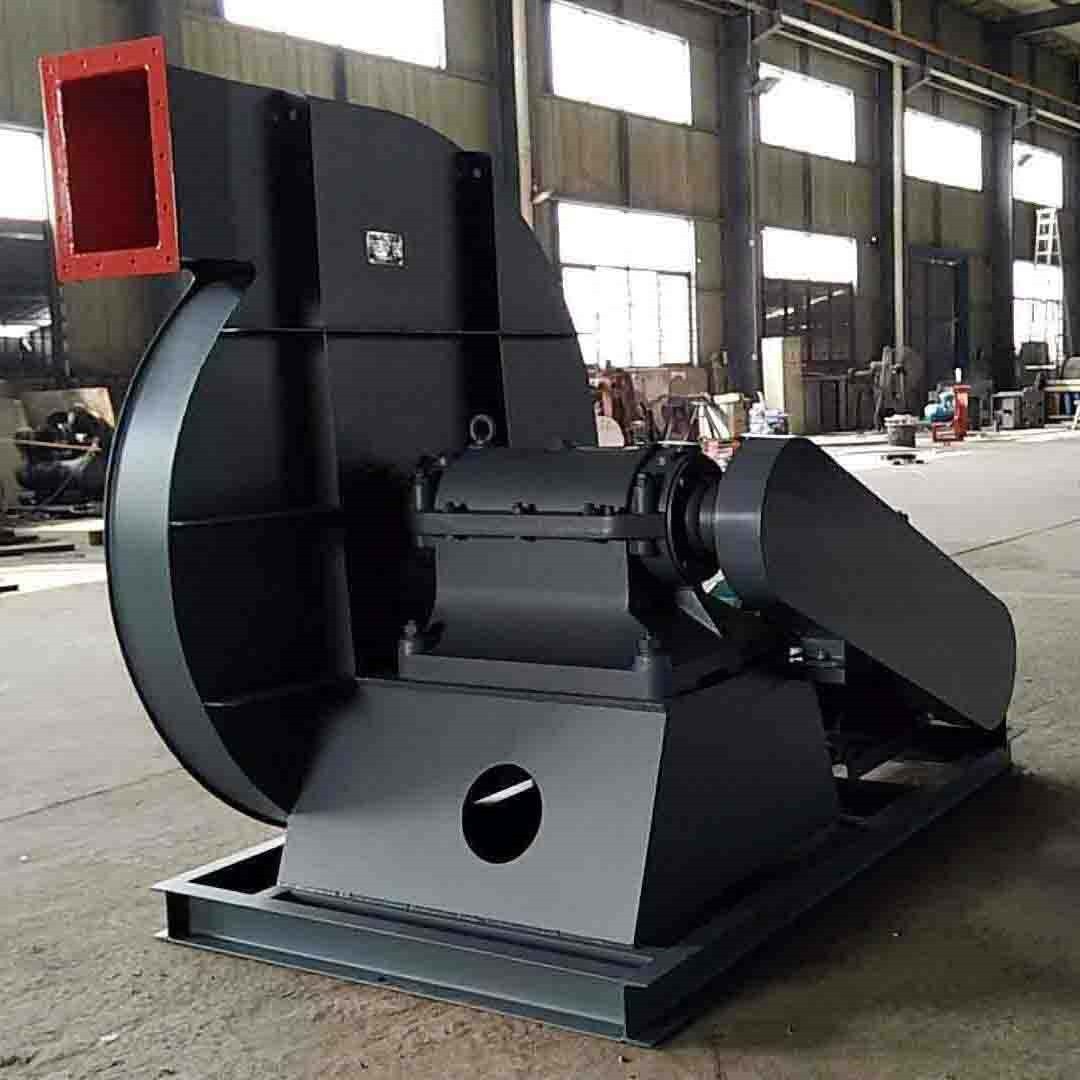

9-12 Kõrgsurve tsentrifugaalventilaator tööstuslik ventilatsiooniventilaator

Tootekirjeldus



Tootekirjeldus

8-09, 9-12 kõrgsurve tsentrifugaalventilaator


Kasutage 8-09, 9-12 tüüpi kõrgsurve tsentrifugaalventilaatorid raudahjudele sobivad raudahjude lõhkamisnõuete täitmiseks sulamiskiirustega 1L/h, 2L/h, 3L/h, 5L/h, ja 7L/h. Ventilaatorit saab kasutada ka puhurina erinevate ahjude ja sepistamisahjude jaoks ning see sobib ka õhu ja gaaside edastamiseks, mis ei ole söövitavad, mitte spontaansed ja mitteviskoossed. Edastuskeskkonna temperatuur ei ületa 80 kraadi ning keskkonnas sisalduvate tolmu ja kõvade peenosakeste sisaldus ei ületa 150 mg/m³.
vormi

Ventilaatorid 8-09 on ühe imemisega ja neil on 5 masinanumbrit: nr 6.8A, 7.1D, 8D, 8.5D ja 9D. Ventilaatorid 9-12 on ühe imemisega 5 masinanumbriga: nr 6.8A, 7.1A, 7.7A, 8D ja 9D.

Ventilaatorid 8-09 ja 9-12 saab pöörata päripäeva või vastupäeva. Mootori ühest otsast vaadatuna, kui tiivik pöörleb päripäeva, nimetatakse seda päripäeva pöörlevaks ventilaatoriks, mida tähistab "shun"; kui see pöörleb vastupäeva, nimetatakse seda vastupäeva pöörlevaks ventilaatoriks, mida tähistab "vastupidine".
Ventilaatori väljalaskeasendit väljendab korpuse väljalaskenurk ning "edasi" ja "tagurpidi" ventilaatorid saab teha kolme nurga all: 0 kraadi, 90 kraadi ja 180 kraadi.


Struktuursed omadused
Ventilaatorid 8-09 ja 9-12 koosnevad tiivikutest, korpustest, õhu sisselaskeavadest, ülekandegruppidest, tihenditest, masinaalustest jne. Mudelite 8-09 puhul kasutatakse osalisi koostekonstruktsioone ja integreeritud konstruktsioone kasutatakse teiste mudelite jaoks.
(1) Tööratta laba kuju on konstrueeritud vastavalt uuele suure tõhususega esiventilaatori teooriale. Pärast tiiviku moodustamist korrigeeritakse seda staatilise ja dünaamilise tasakaalu abil, nii et töö on stabiilne ja usaldusväärne.
(2) Korpus on keevitatud tavaliste terasplaatidega, et moodustada terve spiraalne kest.
(3) Õhu sisselaskeavast tehakse ühtlane ja voolujooneline üldkonstruktsioon, mis kinnitatakse esikatteplaadi poltidega.
(4) Ülekanderühm koosneb peavõllist, laagrikarbist, haakeseadist ja nii edasi. Peavõll on valmistatud kvaliteetsest terasest. 8-09 tüübi nr.7.1D, 8D puhul kasutada veerelaagrimäärdeainet, 8-09 tüübi puhul nr.8.5, 9 puhul kasutatakse veerelaagri määrdeõli määrdeainet.


Jõudlus ja valikud
(1) Ventilaatori jõudluse tabelites 8-09 ja 9-12 loetletud parameetrid on arvutatud õhukeskkonna jaoks tingimusel t=20 kraadi, atmosfäärirõhk pa=101.3 ×103Pa ja gaasi tihedus ρ=1.2kg/m³. Kui kasutustingimused ei vasta ülaltoodud tingimustele, tuleks jõudlust arvutada vastava valemi järgi
(2) Ventilaatorite 8-09 ja 9-12 mõõtmeteta üldrõhu ja staatilise rõhu kõverad on näidatud alloleval joonisel
(3) Ettevaatusabinõud ostmisel. Enne ventilaatori ostmist peaks kasutaja mõõtma raudahju tegelikke töötingimusi (peamiselt rõhuparameetritele viidates). Seejärel valige vastavalt raudahju sulamiskiirusele ning vajalikule õhuhulgale ja õhurõhule, et ostetud ventilaator vastaks tegelikele vajadustele, et vältida sobimatust.

Toote spetsifikatsioon:



Mudeli nr	9-12 6.8A~9D
Kasuta	Õhu ja gaaside edastamine
Pinge	380V/400V/415V/440V/450V/660V/1140V
Värv	Sinine/Punane/Valge/Hall/Kollane/Kohandatud
Rakendustööstused	Terase-/tekstiili-, keemia-, sulatus-, nafta-, ahju- ja paljud tehased
Spetsifikatsioon	Võib pakkuda vastavalt kliendi vajadustele suurusi
Brändi nimi	Zhi Feng
Võimsus	7,5 ~ 37 kW
Pöörlemiskiirus	2900-2970 pööret minutis
Kogu rõhk	10523~21719Pa
Õhuvool	675~9039M3/h
pakett	Puidust kast / terasraam
Temperatuuritaluvus	-40~350 kraadi
Materjal	SS304, SS316 ja Q235
Sagedus	50Hz/60Hz
Tööratta tüüp	Tagurpidi/edasi/Radiaalne tera
Müügijärgne teenindus	Paigaldamine, kasutuselevõtt ja väljaõpe
Tõhusus (protsent)	Üle 90 protsendi
Eksporditud	Kõik riigid
Garantii	18 kuud

Toote parameetrid

Kõrgsurve tsentrifugaalventilaatori (8-09, 9-12) jõudlustabel

Masina number	Pöörlemiskiirus R/min	Kokku Surve	Õhuvool M³/h	Elektrimootor
				mudel	võimsus
6.8A-9D	2900-2970 pööret minutis	10523-21719Pa	675-9039M3/h	Y132S2-2~Y280M-2	7.{1}}KW

Üksikasjad Fotod:









Sertifikaadid





Pakendamine ja saatmine







1) Seade on varustatud mitmete siltidega, nagu toote nimesilt, pöörlemissuuna märk, tuule suuna märk, maandusmärk, tõstemärk, ohutushoiatused jne.
2) Toote andmesilt sisaldab peamiselt seadmete sisu: peamised tehnilised parameetrid (vool, rõhk, mootori võimsus, pöörded minutis), toote number, valmistamise kuupäev jne, mida on kasutajatel mugav igal ajal kontrollida
3) Väikesed seadmed võtavad kasutusele eksporditava puitpakendite ja suurte seadmete tüübi ning terasraam transpordib suuri lasti.
4) Kõik seadmed on vee- ja vihmakindlad.





Ettevõtte profiil



Zibo Hengding Fan Co., Ltd. asub tööstuspargis Beijiao linnas Zhoucuni rajoonis Zibo linnas Shandongi provintsis Hiinas. Ettevõtte pindala on 12,000 ruutmeetrit ja ehitusala 8,000 ruutmeetrit. Ettevõtte koguvara on 27 miljonit RMB ja 186 töötajat, 46 inseneri ja tehnikut. See on läbinud ISO9001 kvaliteedijuhtimissüsteemi sertifikaadi ja on säilitanud pikaajalisi tehnilisi koostöösuhteid paljude kolledžite ja ülikoolidega, nagu Xi'an Jiaotongi ülikool, Tianjin Nankai ülikool jne. Nüüd on see arenenud kaasaegseks ventilatsiooniseadmete tootmisettevõtteks, kus on esmaklassilised testimis- ja tootmisseadmed, kvaliteetsed ja suurepärased tootmisvormid, tugev teadusuuringute ja arendustegevuse tugevus, range kvaliteedijuhtimissüsteem ja järk-järgult täiustatud arendus. Ettevõttel on 15-aastane tootmiskogemus ja aastane toodang on 5,{13}} ventilaatorikomplekti






Meie eelised



Ranged kvaliteedistandardid, täppistöötlus ning muud varuosad ja disain säilitavad toote stabiilsuse, valivad rangelt tooteosade tarnijad ja täiusliku müügijärgse teeninduse süsteemi, mis võimaldab klientidel nautida uut kogemust.

Meie ettevõte on tutvustanud Hiina Teaduste Akadeemia uusimaid uurimistulemusi, C4-II kolmepoolse vooluga keerdlabad, millel on kõrge aerodünaamiline efektiivsus.
Ventilaatori tiiviku laba pind on pihustatud täiustatud ülikindla (CN) metallmaterjaliga, et moodustada laba pinnale kulumiskindel korrosioonivastane kaitsekiht. Tera pinna kulumiskindlus on 10 kuni 50 korda kõrgem kui tavalisel süsinikterasest materjalil, pikendades sellega oluliselt tera kasutusiga.



Kvaliteedi tagamise meetmed:

Pikaajalises tootmisjuhtimises on meie ettevõte moodustanud standardiseeritud protsesside juhtimismeetmete ja kontrollpunktide komplekti, mis võimaldab kasutajatele pakkuda kvaliteetseid tooteid igas suunas. Meie ettevõttel on hea maine ja see on ettevõte, mida kasutajad saavad täielikult usaldada.

Meie ettevõte on saanud Rahvusvahelise Standardiorganisatsiooni sertifikaadi IS09001 (üksikasju vt Enterprise Qualification Materials). Standardiseerime rangelt toote valmistamise tööprotsessi ja kontrollpunktid



Müügijärgne teenindus



Kui ostja seadmed on paigaldatud, vastutab meie ettevõte kohapealse paigaldusjuhendi, personali koolituse ja proovisõidu kasutuselevõtu eest. Eraldi ostetud ventilaatoritarvikuid saab kasutada telefoniühenduse juhendamiseks ja silumiseks.

Meie ettevõte garanteerib, et tarnitud ventilaatorite konstruktsiooni ohutust, aerodünaamilist jõudlust, jooksumüra ja välimust, kvaliteeti saavad vastavad osakonnad kontrollida ja aktsepteerida.

Tarnitud ventilaatoriseadmete kvaliteedi tagamise periood, välja arvatud erisätted, on 18 kuud alates ventilaatori lõplikust vastuvõtmisest.



KKK



K. Millist teavet peaksin päringu tegemisel esitama?

V: Ventilaatori nimi/mudel, KW, õhurõhk, õhuvooluhulk ja temperatuur

K. Mis on teie garantii?
V. Meie garantii on 18 kuud pärast ventilaatorite kättesaamist. Garantiiajal vahetage kahjustatud osad tasuta välja. Garantiiperiood on lõppenud, et tagada õigeaegne ja kvaliteetne tehniline teenus ja hinnasoodustused.
seadmete pidev ohutu ja kvaliteetne töö.

K. Kuidas teie tehas kontrollib toote kvaliteeti?
V. Meil ​​on kvaliteedikontrolli osakond. Kõik ventilaatorid töötavad kvaliteedi kontrollimiseks rohkem kui 3 tundi enne tarnimist. Kui on kvaliteediprobleem, toodame uue.

K. Millised on teie maksetingimused?
A. TT 40 protsenti ETTEMAKSEST JA TT 60 protsenti PÄRAST KONTROLLIMIST ENNE TASUTAMIST.
B. 100 protsenti PÕHENDATUD L/C STGHT.

K. Milliseid tooteid te toodate?
A. Tsentrifugaalventilaator, tunnelventilaator, aksiaalventilaator, reaktiivventilaator, kaevandusventilaator, väljatõmbeventilaator, korrosioonivastane puhur, kõrgsurvepuhur, plahvatuskindel ventilaator, ventilaatori tarvikud jne. Lisateabe saamiseks võtke meiega ühendust.

K. Kus on teie tehas? Kas ma saan teie tehast külastada?
A. Zibo Hengding Fan Co., Ltd. asub tööstuspargis, Beijiao linnas, Zhoucuni rajoonis, Zibo linnas, Shandongi provintsis, Hiinas.

K. Kui kaua võtab pärast tellimust saatmine aega?
V. 10-15 Päeva, kui vajate seda kiiresti, võime seda lühiajaliselt arutada.

K. Kas toode on kohandatav?
V. Erinevat tüüpi saab kohandada.
